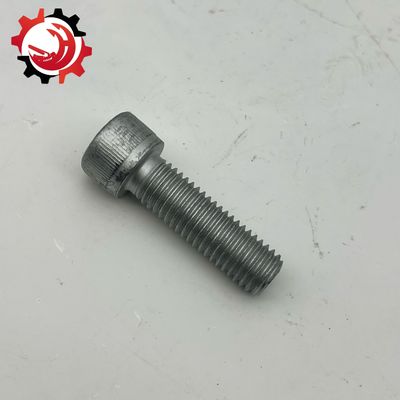

A210111000039 Schraube für Baumaschinenteile

BESCHREIBUNG DES PEODUKTS

Bauelemente verbinden und befestigen
Dies ist die grundlegendste Funktion der Bolzen. Der Pumpenwagen besteht aus mehreren großen Komponenten, und die Verbindungen zwischen diesen Komponenten werden alle durch hochfeste Schrauben hergestellt.
· Verbindung zwischen Ausleger und Ausleger: Der mehrteilige Ausleger des Pumpenwagens ist durch riesige Stiftwellen und Verbindungslaschen verbunden. Diese Ohrplatten und Stützen werden mit einer Vielzahl hochfester Schrauben an der Hauptstruktur des Auslegerkörpers befestigt. Sie tragen das Gewicht des Auslegers, das Gewicht des Betons sowie die enormen Biegemomente und Scherkräfte während der Bewegung.
· Verbindung zwischen Drehturm und Fahrgestell: Der Drehturm (Rotationsmechanismus) ist die Kernkomponente, die das obere Fahrzeug (Auslegersystem) und das untere Fahrzeug (Fahrgestell) verbindet. Die Schrauben, die den Drehturm und den Fahrgestellträger verbinden, gehören zu den wichtigsten Schrauben der gesamten Ausrüstung. Sie tragen das Gewicht und das Kippmoment des gesamten oberen Fahrzeugteils.
· Verbindung zwischen den Stützen und dem Fahrgestell: Wenn der Pumpwagen arbeitet, sind die Stützen dafür verantwortlich, das Gewicht des gesamten Fahrzeugs und die Aufprallkraft des Betonpumpens auf den Boden zu übertragen. Die Verbindungsbolzen zwischen Auslegergehäuse und Fahrgestellträger sind enormen Zug- und Druckwechselbelastungen ausgesetzt.
2. Komplexe Lasten übertragen und tragen
Im Betrieb des Pumpwagens wirken auf die Schrauben nicht nur einfache Zugkräfte, sondern äußerst komplexe kombinierte Belastungen:
· Wechselnde Belastung: Beim Pumpen von Beton verursacht jeder Pumpzyklus Stöße und Vibrationen. Dieser wiederholte Aufprall, der zehn bis mehrere Dutzend Mal pro Minute auftritt, setzt die Schrauben periodischen Zug- und Scherkräften aus, wodurch sie sehr anfällig für Metallermüdung sind.
· Stoßbelastung: Wenn das Verteilerventil die Richtung ändert oder der Betonfluss in der Rohrleitung plötzlich blockiert wird, entsteht ein gewaltiger Wasserschlageffekt, der eine starke Stoßbelastung erzeugt, die über die Struktur auf die Bolzen übertragen wird.
· Moment und Scherkraft: Wenn der Ausleger vollständig ausgefahren ist, gleicht er einem riesigen freitragenden Balken, der an der Verbindungsstelle enorme Momente und Scherkräfte erzeugt. Diese Kräfte werden letztlich von der Bolzenanordnung getragen.
3. Stellen Sie die Steifigkeit und Stabilität des Systems sicher
Die Festigkeit der Schraubverbindung bestimmt direkt die Kontaktsteifigkeit der verbundenen Bauteile und die Stabilität der Gesamtkonstruktion. Wenn die Vorspannkraft der Schrauben nicht ausreicht, kommt es zu leichten Verschiebungen und Lücken zwischen den Verbindungsflächen, was zu Folgendem führt:
· Erhöhte Vibration des Armrahmens: Während des Pumpens kommt es zu deutlichen Erschütterungen am Ende des Armrahmens, was die Gießgenauigkeit beeinträchtigt und die Ermüdungsschädigung der Strukturkomponenten beschleunigt.
· Ungewöhnliche Geräusche und Abnutzung: Der gegenseitige Aufprall zwischen Verbindungsteilen erzeugt Geräusche und führt zu ungewöhnlichem Verschleiß an wichtigen Teilen wie den Stiftschaftlöchern und den Verbindungslaschen.
· Verlust der Positionsgenauigkeit: Bei Teilen wie der Drehstütze, die eine präzise Übertragung erfordern, verursachen lose Schrauben Lücken, die die Genauigkeit der Positionierung des Armrahmens beeinträchtigen.
4. Sicherheitsgarantie
Dies ist die wichtigste Funktion der Bolzen. Das Versagen der Schrauben eines kritischen Teils kann katastrophale Folgen haben:
· Bruch oder Ablösung des Armrahmens: Wenn die Verbindungsschrauben des Armrahmens ermüden und brechen, kann der gesamte Armabschnitt oder ein Teil des Arms aus der Höhe fallen.
· Umkippen des Fahrzeugs: Wenn die Verbindungsschrauben zwischen dem Turm und dem Fahrgestell oder den Beinen versagen, kann es dazu führen, dass sich der obere Teil des Fahrzeugs vom Fahrgestell löst oder die Beine versagen, was zum Umkippen der gesamten Maschine führt.
· Komponentenauswurf: Wenn die Verbindungsschrauben von Komponenten wie dem Hydraulikzylinder und dem Trichter des Pumpsystems brechen, können die sich mit hoher Geschwindigkeit bewegenden Komponenten wie eine Kanonenkugel herausgeschleudert werden, was äußerst gefährlich ist.

SPEZIFIKATIONEN

Das Unternehmen ist spezialisiert auf die Herstellung aller Arten von Hoch-, Mittel- und Niederdruck-Trocken- und Dünnölschmiergeräten, Hydraulikkomponenten, Flüssigkeitsanschlüssen, Unterstützung bei der Kartenanpassung, großvolumige Unterstützung bei der Logoanpassung, willkommene Kunden aus Übersee zum Kauf, ausgezeichneter Preis, gute Qualität.
Dieses Unternehmen arbeitet mit einem erstklassigen Service-Zubehör, überprüft die idealen Anforderungen und die Qualitätssicherung производительность. Es enthält detaillierte Informationen, die für Ihre Gesundheit wichtig sind, Ihre Zeit einsparen und Energie verbrauchen.
